¿Qué especificaciones definen una bomba de proceso petroquímico confiable?

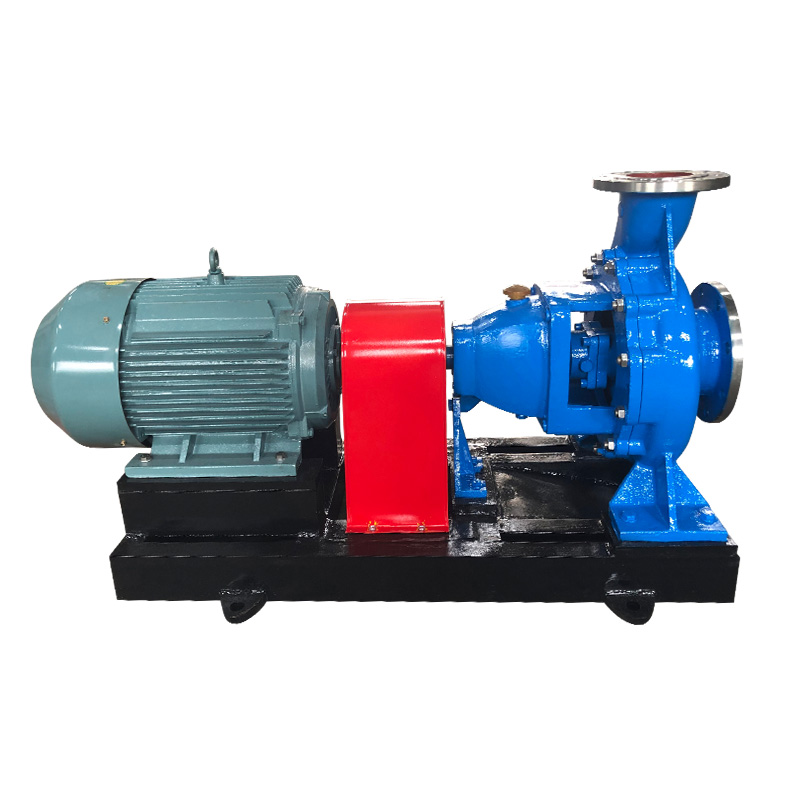

Seleccionando el óptimo Bomba de proceso petroquímico requiere un conocimiento profundo de la dinámica de fluidos, la ciencia de materiales y los estándares de cumplimiento de la industria. Para los equipos de adquisiciones de ingeniería y los operadores de plantas, las especificaciones técnicas determinan la confiabilidad operativa, los intervalos de mantenimiento y los costos totales del ciclo de vida en entornos de procesamiento químico exigentes. Esta guía completa examina criterios de selección críticos, marcos de cumplimiento y tecnologías de bombas avanzadas diseñadas para aplicaciones industriales.

Estándares de la industria y marcos de cumplimiento

API 610 frente a los estándares ANSI/ASME

Las industrias petrolera y química operan bajo estrictos estándares de equipos que garantizan la seguridad y la intercambiabilidad. Comprender la distinción entre estos marcos es esencial para el desarrollo de especificaciones.

Especificaciones de la bomba de proceso API 610 rigen las bombas centrífugas de servicio pesado en aplicaciones de petróleo, petroquímica y gas natural. Esta norma enfatiza la construcción robusta con requisitos específicos para:

• Tipos de bombas suspendidas verticalmente (OH), entre cojinetes (BB) y suspendidas verticalmente (VS)
• Vida útil mínima del rodamiento de 25 000 horas (3 años) en condiciones nominales
• Carcasas de acero fundido o aleación clasificadas para un mínimo de 50 psi por encima de la presión de trabajo máxima permitida
• Dimensiones de la cámara del sello del eje que se adaptan a los sellos mecánicos API 682

Especificaciones ANSI/ASME B73.1 abordar bombas horizontales de succión final para aplicaciones químicas, enfocándose en:

• Intercambiabilidad dimensional entre fabricantes.
• Diseños de extracción trasera que permiten retirar el rotor sin alterar las tuberías
• Capacidades de ajuste del sello externo
• Las clasificaciones de presión generalmente se limitan a 24 bar (350 psi) y 300 °C (572 °F)

Para instalaciones que procesen hidrocarburos a temperaturas superiores a 150°C o presiones superiores a 20 bar, Especificaciones de la bomba de proceso API 610 proporcionar los márgenes de seguridad necesarios y la integridad del material.

Selección de materiales para medios corrosivos

Los entornos petroquímicos exigen una combinación precisa de materiales para evitar fallas catastróficas. Las especificaciones de aleaciones comunes incluyen:

• acero inoxidable 316L : Estándar para ácidos suaves y ambientes con cloruros por debajo de 50 ppm
• CD4MCu (ASTM A890 Grado 1B) : Acero inoxidable dúplex que ofrece una resistencia superior a las picaduras equivalente (PREN > 33) para servicios de agua de mar y cloruro.
• Hastelloy C-276 : Aleación de níquel-molibdeno para entornos oxidantes y reductores, incluidos cloro húmedo y ácido sulfúrico.
• Titanio Grado 2 : Excepcional resistencia a la corrosión en ambientes clorados, limitada a 315°C como máximo
• Aceros inoxidables dúplex 2205/2507 : Alternativas rentables a las aleaciones superausteníticas con PREN 35-40

La selección de materiales debe tener en cuenta la compatibilidad galvánica cuando metales diferentes entran en contacto con fluidos de proceso simultáneamente.

Configuraciones de diseño de bombas centrífugas

Disposiciones en voladizo versus entre rodamientos

el bomba centrífuga para planta química La selección depende fundamentalmente de las necesidades hidráulicas y de la accesibilidad para el mantenimiento.

Bombas en voladizo (OH) Coloque el impulsor en el extremo del eje en voladizo más allá de los cojinetes:

• Configuraciones de una sola etapa para cabezales de hasta 300 metros
• Tamaño compacto que reduce los requisitos de cimentación
• Diseños de extracción trasera que permiten retirar el rotor sin alterar el motor o las tuberías
• Limitaciones: Restricciones de deflexión del eje a velocidades específicas altas

Bombas entre cojinetes (BB) Apoye el impulsor entre dos alojamientos de cojinetes:

• Configuraciones de una etapa (BB1) o de varias etapas (BB3, BB4, BB5)
• Carcasas divididas axialmente que permiten la inspección sin alterar la tubería principal
• Mayor capacidad de carga radial y de empuje
• Requerido para caudales superiores a 1.000 m³/h o alturas superiores a 400 metros

Optimización del rendimiento hidráulico

La selección del mejor punto de eficiencia (BEP) determina la confiabilidad a largo plazo. Operar más allá del 80-110 % del flujo BEP crea:

• Cargas de empuje radial que aumentan el desgaste de los rodamientos
• Recirculación que provoca cavitación del impulsor.
• La deflexión del eje excede las tolerancias de descentramiento de la cara del sello

Los cálculos de velocidad específica (Ns) guían la selección de la geometría del impulsor:

Ns = N × √Q / H^0,75

Donde N = velocidad de rotación (rpm), Q = caudal (m³/h), H = altura por etapa (m)

• Ns 500-1500: Impulsores radiales para aplicaciones de alto caudal y bajo caudal
• Ns 1500-5000: Impulsores de flujo mixto para aplicaciones de altura moderada
• Ns 5000-10 000: impulsores de flujo axial para servicios de alto flujo y baja altura

Tecnologías de sellado y control de emisiones

Configuraciones de sello mecánico

Las regulaciones medioambientales y los requisitos de seguridad impulsan las soluciones de sellado avanzadas en Bomba de proceso petroquímico aplicaciones.

Sellos mecánicos simples se adaptan a servicios no peligrosos ni tóxicos con disposiciones de tuberías del Plan 11 (recirculación desde la descarga de la bomba a la cámara de sellado) o del Plan 13 (recirculación a la succión de la bomba).

Sellos dobles sin presión (Disposición 2) Proporcionar contención de respaldo para fluidos peligrosos utilizando el Plan 52 (depósito externo con circulación) o el Plan 53A (fluido de barrera presurizado).

Sellos presurizados dobles (Disposición 3) Ofrecer capacidad de emisión cero de compuestos orgánicos volátiles (COV) y productos químicos tóxicos, utilizando el Plan 53B (sistema de fluido de barrera circulante) o el Plan 53C (presurización del acumulador de pistón).

Tecnología de accionamiento magnético

Bomba petroquímica de accionamiento magnético Las configuraciones eliminan completamente los sellos mecánicos a través del acoplamiento magnético sincrónico:

• caparazón de contención : Construcción de Hastelloy C o titanio que separa el fluido del proceso de la atmósfera
• Materiales magnéticos : Samario-cobalto (SmCo) para temperaturas de hasta 350°C, neodimio-hierro-boro (NdFeB) limitado a 150°C
• Pérdidas por corrientes de Foucault : Las carcasas de contención metálicas generan calor que requiere circulación; Las carcasas no metálicas (cerámicas) eliminan las pérdidas pero limitan las clasificaciones de presión.
• Ejecutar protección en seco : Requerido para evitar fallas catastróficas durante la cavitación o el funcionamiento en seco

La eficiencia de la transmisión de energía oscila entre el 85 y el 95 %, y las pérdidas se manifiestan como calentamiento de la carcasa de contención, lo que requiere cálculos de aumento de temperatura de entre 15 y 30 °C.

Aplicaciones especializadas y condiciones extremas

Diseño de procesos de alta temperatura

Fabricante de bombas de proceso de alta temperatura Las capacidades abordan los desafíos de expansión térmica que superan los 400 °C:

• Soporte de línea central : Mantiene la alineación durante el crecimiento térmico, obligatorio por encima de 175 °C según API 610
• Conexiones de tuberías flexibles : Acomoda cargas de boquilla sin transmitir fuerzas excesivas a la carcasa de la bomba
• Chaquetas refrigerantes : Mantenga las temperaturas de la carcasa del cojinete por debajo de 80 °C cuando maneje fluidos por encima de 300 °C
• Procedimientos de alineación en caliente : Verifique la alineación del acoplamiento a la temperatura de funcionamiento después de la alineación inicial en frío

elrmal gradient management prevents distortion of critical seal chamber and bearing housing geometries.

Manipulación criogénica y multifásica

Los servicios de gas natural licuado (GNL) y productos químicos criogénicos requieren:

• Diseños de capó extendido : Aislar el fluido de proceso frío de los cojinetes y sellos a temperatura ambiente
• Verificación de fragilidad del material : Prueba de impacto Charpy a temperaturas mínimas de diseño
• Impulsores de manejo de gas : Diseños de inductores especializados o impulsores abiertos que manejan fracciones de volumen de gas del 15 al 30%

Estrategias de mantenimiento y gestión de componentes

Implementación de mantenimiento predictivo

Las tecnologías de monitoreo de condición extienden el tiempo medio entre reparaciones (MTBR) para situaciones críticas. Bomba de proceso petroquímico activos:

• Análisis de vibraciones : Los límites de velocidad ISO 10816 (4,5 mm/s para bombas grandes, 7,1 mm/s para unidades más pequeñas) detectan la degradación del rodamiento y el desequilibrio del impulsor
• Monitoreo de presión/temperatura de la cámara de sellado : Detección temprana de desgaste de la cara del sello o bloqueo de la línea de descarga
• Análisis de firma actual : Identifica la desviación del punto de funcionamiento de la bomba con respecto al BEP a través de variaciones de carga del motor.
• Termografía infrarroja : Localiza fallas de lubricación y sobrecalentamiento de rodamientos

Inventario de repuestos e intercambiabilidad

Piezas de reparación de bombas químicas ANSI Benefíciese de la estandarización dimensional que permite la adquisición de múltiples fuentes:

• Repuestos críticos : Eje, cojinetes, sello mecánico, anillos de desgaste de la carcasa, impulsor (plazos de entrega de 12 a 18 meses para aleaciones especiales)
• Repuestos recomendados : Juntas, juntas tóricas, caras de sellado, elementos de acoplamiento
• Repuestos de capital : Conjunto completo de rotor, carcasa para servicios de alto valor

Las bombas API 610 requieren componentes específicos del fabricante debido a la ingeniería personalizada, lo que requiere relaciones con proveedores a largo plazo y acuerdos integrales de repuestos.

Evaluación de adquisiciones y proveedores

Criterios de evaluación de ofertas técnicas

Evaluación integral de proveedores para bomba centrífuga para planta química la adquisición incluye:

• Verificación hidráulica : Pruebas de rendimiento presenciadas según ISO 9906 Grado 1 o 2, incluida la verificación de NPSH y medición de vibración
• Certificación de materiales : Informes de pruebas de fábrica (MTR) con composición química y propiedades mecánicas, identificación positiva de materiales (PMI) para aleaciones críticas
• Gestión de calidad : Certificación ISO 9001, calificaciones de soldadura según ASME Sección IX, procedimientos NDE (radiografía, ultrasonidos, tinte penetrante)
• Documentación : Hojas de datos API 610, curvas de rendimiento, dibujos seccionales, manuales de mantenimiento, listas de repuestos

Análisis de costos del ciclo de vida

Los cálculos del coste total de propiedad priorizan el consumo de energía y el mantenimiento sobre el gasto de capital inicial:

LCC = C_inicial C_energía C_mantenimiento C_pérdida_producción - C_residual

Los costos de energía generalmente representan entre el 75% y el 85% de los costos totales del ciclo de vida de las bombas en funcionamiento continuo. Las garantías de eficiencia con disposiciones de indemnización por daños y perjuicios (normalmente sanciones por déficit de eficiencia del 0,5% al ​​1,0%) protegen los intereses de las adquisiciones.

Perfil de la empresa: Jiangsu Huanyu Chemical New Materials Co., Ltd.

Fundada en 1987, Jiangsu Huanyu Chemical New Materials Co., Ltd. opera como un fabricante especializado en el sector de bombas industriales y emplea a más de 100 personas técnicas y de producción. La empresa integra capacidades de fabricación de maquinaria, procesamiento térmico, trabajo en frío y fundición a la cera perdida dentro de un marco de producción unificado.

el product portfolio encompasses more than ten series of chemical pumps with over 300 specifications, manufactured from diverse alloy materials including 304, 316L, 904, 2205, 2507, CD4, Hastelloy, titanium, and 2520 stainless steels. Primary product lines include single-stage single-suction chemical centrifugal pumps, liquid pumps, forced circulation pumps, fluorine plastic centrifugal pumps, bomba petroquímica de accionamiento magnético unidades, bombas autocebantes y bombas de tubería.

else product configurations address varied process conditions and media characteristics across chemical processing, petroleum refining, metallurgical operations, chemical fiber production, and electric power generation sectors. Export markets include Laos, Thailand, Tanzania, Malaysia, and Russia, supporting international industrial infrastructure development.

Ubicada en el río Yangtze, cerca del puente Jiangyin sobre el río Yangtze, la instalación mantiene ventajas logísticas estratégicas para la distribución nacional e internacional.

Preguntas frecuentes (FAQ)

¿Qué distingue a API 610 de los estándares de bombas ANSI en aplicaciones petroquímicas?

Especificaciones de la bomba de proceso API 610 exigen una construcción más pesada, índices de presión más altos (hasta 200 bar frente a 24 bar) y requisitos de materiales específicos para los servicios de refinería. API 610 requiere una construcción mínima de acero fundido, un diseño de eje rígido con relaciones L3/D4 inferiores a 60 y cámaras de sellado dimensionadas para sellos mecánicos API 682. Las bombas ANSI enfatizan la intercambiabilidad dimensional y los diseños de extracción trasera para servicios químicos generales a presiones más bajas. Para hidrocarburos a temperaturas superiores a 150 °C o servicios tóxicos, el cumplimiento de API 610 suele ser obligatorio.

¿Cuándo se deben especificar las bombas de accionamiento magnético en lugar de las bombas selladas convencionales?

Bomba petroquímica de accionamiento magnético La selección está indicada para requisitos de cero emisiones, fluidos tóxicos o cancerígenos (benceno, sulfuro de hidrógeno), fluidos de proceso costosos donde las fugas representan una pérdida económica o servicios de vacío donde la entrada de aire contamina el producto. Las limitaciones incluyen una eficiencia del 85-95 % (frente al 95-98 % de las bombas convencionales), restricciones de temperatura basadas en la selección del material magnético (150 °C para NdFeB, 350 °C para SmCo) y modo de falla catastrófica si funciona en seco. Los costos de capital iniciales son entre un 30% y un 50% más altos que las alternativas selladas, lo que se justifica por la eliminación del mantenimiento del sello y el cumplimiento ambiental.

¿Cómo selecciono materiales para entornos petroquímicos con alto contenido de cloruro?

La selección del material requiere calcular el número equivalente de resistencia a las picaduras (PREN = %Cr 3,3×%Mo 16×%N). Para concentraciones de cloruro inferiores a 1000 ppm a temperaturas inferiores a 60 °C, 316 L (PREN ~24) es suficiente. Los cloruros moderados (1000-10 000 ppm) exigen 2205 dúplex (PREN 35) o 904L superaustenítico (PREN 34). Los ambientes severos que exceden las 10,000 ppm de cloruro o temperaturas superiores a los 100 °C requieren 2507 dúplex (PREN 40), Hastelloy C-276 (PREN 65) o titanio. Fabricante de bombas de proceso de alta temperatura La documentación debe verificar la resistencia al irritamiento de los componentes de acero inoxidable dúplex en conjuntos giratorios.

¿Qué intervalos de mantenimiento se deben esperar para las bombas petroquímicas correctamente especificadas?

Los objetivos de tiempo medio entre reparaciones (MTBR) de 48 a 60 meses se pueden lograr con las especificaciones y el funcionamiento adecuados. Los factores críticos incluyen operar dentro del 80-110 % del punto de mejor eficiencia, mantener márgenes de NPSH por encima de 1,5 metros (o NPSHA > 1,3 × NPSHR), monitorear las velocidades de vibración según ISO 10816 e implementar sistemas de soporte de sello que cumplan con API 682. Piezas de reparación de bombas químicas ANSI La disponibilidad y la estandarización reducen los tiempos de reparación a entre 8 y 24 horas, frente a las 48 y 72 horas de las unidades API 610 personalizadas. El mantenimiento predictivo mediante análisis de vibraciones y termografía previene fallas catastróficas.

¿Cómo verifico las garantías de eficiencia de la bomba durante la adquisición?

Requerir pruebas de rendimiento presenciadas según ISO 9906 Grado 1 (mayor precisión) o Grado 2 (aceptación estándar) en las instalaciones del fabricante. Las pruebas deben cubrir todo el rango operativo desde el cierre hasta el agotamiento, verificando la altura, el flujo, la potencia, los requisitos de NPSH y los niveles de vibración. Las tolerancias aceptables según API 610 incluyen: altura ±3 % en BEP, eficiencia 0 % tolerancia negativa (sin reducción de la garantía) y NPSHR 0 % (sin aumento de la garantía). Incluir cláusulas de indemnización por daños y perjuicios que especifiquen entre el 0,5% y el 1,0% del precio de la bomba por cada 1% de déficit de eficiencia. Para bomba centrífuga para planta química aplicaciones, solicite la eficiencia del cable al agua, incluidas las pérdidas del motor y la transmisión, para obtener proyecciones precisas de los costos operativos.

Referencias

• Instituto Americano del Petróleo. (2010). Norma API 610: Bombas centrífugas para las industrias del petróleo, petroquímica y gas natural (11ª ed.). Washington, DC: Servicios de publicación API.
• Sociedad Estadounidense de Ingenieros Mecánicos. (2012). ASME B73.1-2012: Especificación para bombas centrífugas de succión final horizontal para procesos químicos . Nueva York: ASME.
• Sociedad Estadounidense de Ingenieros Mecánicos. (2019). ASME Sección IX: Calificaciones para soldadura fuerte y fusión . Nueva York: ASME.
• Comité Europeo de Normalización. (2012). EN ISO 9906:2012: Bombas rotodinámicas. Ensayos de aceptación del rendimiento hidráulico. Grados 1, 2 y 3. . Bruselas: CEN.
• Instituto Hidráulico. (2014). ANSI/HI 9.6.3-2012: Bombas rotodinámicas (centrífugas y verticales): guía para la región operativa permitida . Parsippany, Nueva Jersey: Instituto Hidráulico.
• Organización Internacional de Normalización. (2016). ISO 10816-7:2009: Vibración mecánica. Evaluación de la vibración de la máquina mediante mediciones en piezas no giratorias. Parte 7: Bombas rotodinámicas para aplicaciones industriales. . Ginebra: ISO.
• Karassik, I. J., Messina, J. P., Cooper, P. y Heald, C. C. (2008). Manual de bombas (4ª ed.). Nueva York: McGraw-Hill.
• Lobanoff, VS y Ross, RR (1992). Bombas centrífugas: diseño y aplicación (2ª ed.). Boston: Butterworth-Heinemann.
• Stepanoff, AJ (1957). Bombas centrífugas y de flujo axial: teoría, diseño y aplicación (2ª ed.). Nueva York: John Wiley & Sons.
